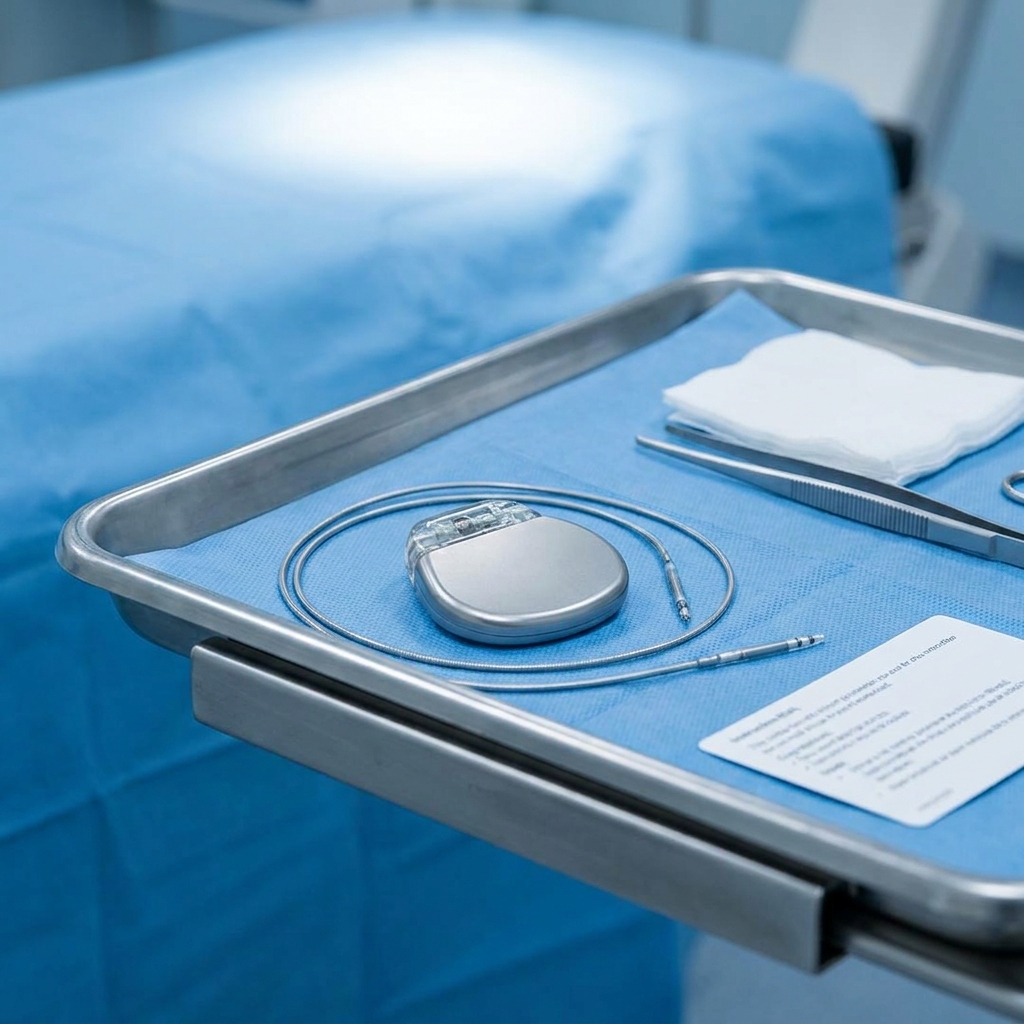

Принцип двухкамерной стимуляции сердца
Двухкамерная электрокардиостимуляция предполагает установку электродов в правом предсердии и правом желудочке. Такая конфигурация позволяет устройству отслеживать собственную электрическую активность сердца и наносить стимулирующие импульсы в обеих камерах. Принцип работы основан на поддержании атриовентрикулярной синхронии, что приближает гемодинамику к естественной. Информация о совместимых компонентах и протоколах обследования с применением электрокардиостимулятор имплантируемый двухкамерный с поддержкой МРТ часто систематизируется в специализированных кардиологических обзорах.
Синхронизация предсердных и желудочковых сокращений
Синхронизация достигается за счет программируемой атриовентрикулярной (АВ) задержки. Генератор импульсов, зарегистрировав спонтанное сокращение предсердия (зубец P) или нанеся стимул на предсердие, ожидает запрограммированный интервал времени. Если за этот период не происходит собственного сокращения желудочка (комплекс QRS), устройство подает импульс на желудочковый электрод. Такая логика работы, реализованная в режиме DDD, позволяет желудочкам наполняться кровью во время систолы предсердий, увеличивая ударный объем. Частотно-адаптивная модификация (DDDR) дополнительно изменяет частоту стимуляции в зависимости от уровня физической активности, регистрируемого встроенным пьезоэлектрическим сенсором или акселерометром.
Отличие двухкамерных систем от однокамерных устройств
Однокамерный стимулятор взаимодействует лишь с одной полостью сердца, чаще с правым желудочком. Это нарушает вклад предсердной систолы в наполнение желудочков и может провоцировать синдром кардиостимулятора: ретроградное АВ-проведение вызывает сокращение предсердий при закрытых митральном и трикуспидальном клапанах, что снижает сердечный выброс и артериальное давление. Двухкамерная система лишена этого недостатка, обеспечивая физиологическую последовательность сокращений. С технической стороны, двухкамерный генератор сложнее: он содержит два независимых канала считывания и стимуляции, а также алгоритмы для различения потенциалов действия разных камер и подавления перекрестного восприятия.
Условия проведения магнитно-резонансной томографии с имплантированным устройством
Выполнение МР-сканирования становится возможным при соблюдении ряда жестких условий. Ключевым требованием является полная совместимость генератора импульсов и установленных электродов, подтвержденная производителем системы. Исследование разрешено только на томографах с замкнутым контуром и напряженностью статического магнитного поля 1.5 или 3.0 Тесла, при этом изотропный характер поля предполагает одинаковую интенсивность по всем осям. Зона изоцентра сканера должна находиться вне области имплантации устройства, а время процедуры строго контролируется для минимизации кумулятивного радиочастотного воздействия.
Понятие МРТ-условной совместимости генератора
Термин «МРТ-условная совместимость» (MR Conditional) не обозначает абсолютную безопасность. Он подразумевает, что устройство не представляет опасности для пациента только при строго определенных условиях. Согласно стандарту ASTM F2503, такие условия включают допустимый предел удельного коэффициента поглощения (SAR) — не более 2 Вт/кг для всего тела и 3.2 Вт/кг для головы при длительности непрерывного сканирования до 30 минут. Выход за рамки заданных производителем параметров по градиентам поля, времени экспозиции или SAR может привести к непрогнозируемым отказам электроники, локальному нагреву тканей или некорректной стимуляции.
Роль биполярных электродов в снижении рисков нагрева
Биполярная конфигурация электрода подразумевает наличие двух близко расположенных проводящих элементов на дистальном конце: катода (наконечник) и анода (кольцо). В переменном градиентном и радиочастотном (РЧ) поле МР-томографа любой проводник выступает в роли антенны. Площадь замкнутого контура, формируемого биполярным кабелем, значительно меньше, чем при униполярной схеме, где вторым полюсом выступает корпус генератора. Меньшая площадь поверхности для индукции тока уменьшает плотность энергии, рассеиваемой в тканях вокруг контакта, и ограничивает нагрев на границе «металл-миокард». Электроды для МРТ-совместимых систем изготавливаются с применением сплавов с низкой магнитной восприимчивостью, например, платино-иридиевых композитов, что снижает артефакты изображения и силы смещения в статическом поле.
Подготовка пациента и устройства к процедуре сканирования
Перед началом исследования обязателен сбор полной информации о системе имплантированных компонентов: модель генератора, модели и дата имплантации предсердного и желудочкового электродов. Врач-кардиолог или электрофизиолог проверяет совместимость этих элементов по специализированной документации. Рентгенография органов грудной клетки нередко выполняется для исключения переломов проводников, нарушения их фиксации или повреждения изоляционного слоя, что критически важно для предотвращения термических осложнений.
Переключение генератора в асинхронный режим и отключение сенсорных функций
С помощью программатора, оснащенного телеметрической головкой, устройство переводится в режим, исключающий реакцию на внешние сигналы. Асинхронный режим (DOO/DOOR, VOO или AOO в зависимости от необходимости) подавляет функцию считывания собственного ритма сердца. Отключаются все сенсорные и диагностические алгоритмы, реагирующие на изменение импеданса или биопотенциалов, поскольку градиенты и РЧ-импульсы томографа могут имитировать сигналы миокарда. Магнитный переключатель (геркон) во многих современных генераторах автоматически переводит устройство в безопасный асинхронный режим при попадании в статическое поле томографа, однако ручное контрольное программирование через программатор остается обязательным этапом.
Программирование фиксированной безопасной частоты стимуляции
После подавления сенсорных функций устанавливается постоянная частоота нанесения импульсов. Ее значение подбирается индивидуально, исходя из гемодинамической потребности пациента и степени его зависимости от кардиостимулятора. Для лиц с полной АВ-блокадой и отсутствием замещающего ритма частота стимуляции может быть запрограммирована в пределах 60–70 импульсов в минуту. Для пациентов с сохранным собственным ритмом выбор частоты стремится к минимальной гемодинамически достаточной, чтобы избежать конкуренции с естественным ритмом и минимизировать риск возникновения желудочковой тахикардии «R-на-T» в случае единичных спонтанных сокращений.
Взаимодействие компонентов системы с магнитным полем томографа
Несколько физических механизмов лежат в основе потенциальных рисков, присутствующих даже при соблюдении всех протоколов. Переменное градиентное поле создает механическую вибрацию проводников и ферромагнитных компонентов генератора. Статическое поле может оказывать смещающее усилие на компоненты, обладающие даже слабой магнитной восприимчивостью, хотя в современных МРТ-условных системах этот эффект минимизирован конструкцией. Основную же опасность представляет РЧ-поле, энергия которого поглощается тканями и проводящими структурами.
Причины наведения паразитных токов в проводниках электродов
Согласно закону электромагнитной индукции Фарадея, переменное магнитное поле, генерируемое РЧ-катушкой и градиентными катушками томографа, индуцирует в замкнутых проводниках электрический ток. Корпус генератора, электрод и ткани организма формируют такой контур. Если размеры контура резонируют с длиной волны РЧ-импульса (64 МГц для 1.5 Тесла, 128 МГц для 3.0 Тесла), возникает эффект антенны, и на конце электрода может концентрироваться значительная плотность энергии. Это приводит к резистивному нагреву миокарда, прилежащего к полюсному наконечнику, с риском коагуляционного некроза и потери захвата стимула.
Влияние целостности изоляции на предотвращение утечки тока
Изоляционный слой электрода, обычно из силикона или оптимизированного полиуретана, служит диэлектрическим барьером между металлическим проводником и внутрисосудистым, и внутрисердечным пространством. Микротрещины, потертости или дефекты, возникшие в процессе эксплуатации или имплантации, создают пути для утечки наведенного тока. Вода, проникающая через повреждения изоляции, вызывает электролитическую коррозию металла и формирует неконтролируемые электрические цепи. Это не только снижает эффективность стимуляции из-за шунтирования импульса, но и резко повышает локальный нагрев в месте дефекта во время воздействия РЧ-поля томографа.
Контроль работы кардиостимулятора после завершения томографии
Сразу после выведения пациента из кабинета МРТ и после возвращения генератора из зоны действия статического поля в магнитную среду с индукцией менее 5 Гаусс, начинается контрольная проверка. Врач взаимодействует с устройством через программатор со специальным программным обеспечением, поддерживающим протокол проверки после МР-исследования. Первичный визуальный осмотр на дисплее программатора показывает, активирован ли по-прежнему экспертный режим, и зарегистрированы ли какие-либо сбои в процессе сканирования.
Восстановление исходных параметров через телеметрическую проверку
Телеметрия позволяет бесконтактно считать текущие настройки генератора. Врач сравнивает полученные показатели с теми, что были сохранены в памяти программатора перед началом исследования. Поочередно восстанавливаются значения базовой частоты стимуляции, пороговые амплитуды предсердного и желудочкового каналов (обычно с запасом 2:1 или 2.5:1 к измеренному порогу), настройки АВ-задержки и режим считывания. Если устройство было автоматически переключено в асинхронный режим через магнитный сенсор, оно вернется в заданный режим самостоятельно, но подтверждение корректности этого перехода программным способом обязательно. После восстановления параметров проводится тест порогов стимуляции и чувствительности каждого канала для подтверждения стабильности контакта электродов с миокардом.
Оценка состояния батареи и целостности электродов после воздействия
Данные об импедансе стимуляции, измеренном до и после сканирования, служат ключевым индикатором механической и электрической целостности системы. Резкое изменение сопротивления в любом из каналов может говорить о повреждении проводника, дислокации электрода или микроразрыве изоляции. Напряжение батареи и внутренний импеданс химического источника тока генератора анализируются для исключения аномальной разрядки под воздействием электромагнитных помех. Магнитное поле не влияет напрямую на электрохимические процессы в литий-йодном элементе питания, однако мощные РЧ-наводки могут кратковременно активировать токозависимые цепи контроля, потребляя микроскопический заряд. При отсутствии аномалий импеданса и напряжения делается заключение о безопасном воздействии МРТ на систему, параметры фиксируются в протоколе, и пациент возвращается к плановому графику наблюдения.
